Arduino筆記(69)：TTP224電容觸控控制LED燈

觸控的應用非常普遍，從手機到電燈、飲水機開關等，都是觸控方式的應用。一般在販售電子零件的商店，可看到幾種不同的電容觸控模組，有單鍵、4鍵、8鍵及16鍵等，我買了一個 4鍵的模組TTP224來試看看他的應用。

TTP224 是一款 4鍵的電容式觸控模組，透過觸摸檢測 IC (TTP224) 來感測該位置是否有被觸摸。我們可以將 TTP224 模組安裝在非金屬材料如塑料、玻璃的表面，另外將薄薄的紙片(非金屬)覆蓋在模組的表面，只要觸摸的位置正確，即可做成隱藏在牆壁、桌面等地方的按鍵。當手指觸摸到相對位置時，模組會輸出高電位。

我試著用3個按鍵控制3個LED燈，觸碰開關時，LED燈亮，手一放開就會熄滅。按鍵4是開關的功能，按一下全開，再按一下全關。我們就來試試如何透過電容式的觸控作為 LED 燈的開關。

[TTP224電容觸控]

• 板載TTP224電容式4鍵觸摸感應IC
• 板載4路電平狀態指示燈
• 工作電壓：2.4V-5.5V
• 模組可以設置輸出模式、鍵輸出模式、最長輸出時間和快速/低功耗選擇
• PCB板子尺寸：35(mm)x29(mm)

[材料]

• Arduino Uno x 1
• TP224 電容觸控模組  x 1
• LED 紅, 綠 各 1 個
• 220K 電阻 x 3
• 連接線 x n條

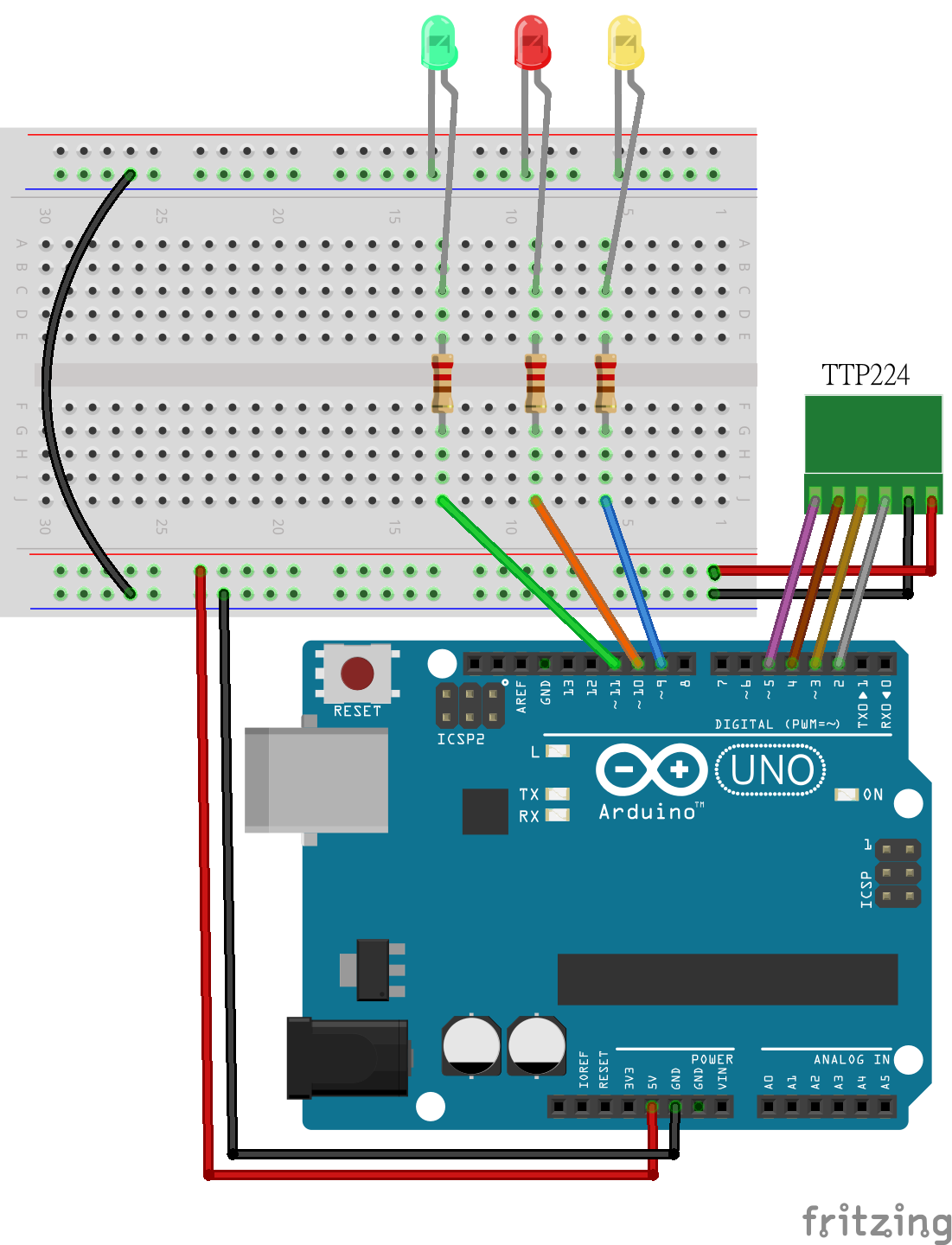

[接線與電路圖]

Arduino	TTP224 capacitive touch panel
5V (VCC)	VCC
GND	GND
Pin 2	OUT 1
Pin 3	OUT 2
Pin 4	OUT 3
Pin 5	OUT 4

[程式]

boolean b4=false; // LED 狀態

void setup() {
    Serial.begin(9600);

    // LED
    pinMode(9, OUTPUT);    // LED 1
    pinMode(10, OUTPUT);   // LED 2
    pinMode(11, OUTPUT);   // LED 3

    // 按鍵
    pinMode(2, INPUT);    // 按鍵 1
    pinMode(3, INPUT);    // 按鍵 2
    pinMode(4, INPUT);    // 按鍵 3
    pinMode(5, INPUT);    // 按鍵 4
}

void loop() {

    // 按鍵 1
    if(digitalRead(2)){
      Serial.println("Button 1 Touched ");
      digitalWrite(9, HIGH); // LED 亮
      delay(200);
    }
    else{
      digitalWrite(9, LOW);  // LED 熄滅
    }

    // 按鍵 2
    if(digitalRead(3)){
      Serial.println("Button 2 Touched ");
      digitalWrite(10, HIGH); // LED 亮
      delay(200);
    }
    else{
      digitalWrite(10, LOW);  // LED 熄滅
    }

    // 按鍵 3
    if(digitalRead(4)){
      Serial.println("Button 3 Touched ");
      digitalWrite(11, HIGH); // LED 亮
      delay(200);
    }
    else{
      digitalWrite(11, LOW);  // LED 熄滅
    }

   // 按鍵4
    if(digitalRead(5)){
      Serial.println("Button 4 Touched ");
      b4=!b4;      // 改變開關狀態
      delay(300);
    }

    if (b4) {  // LED 全亮
       digitalWrite(9, HIGH);
       digitalWrite(10, HIGH);
       digitalWrite(11, HIGH);
    }
    else{    // LED 熄滅
       digitalWrite(9, LOW);
       digitalWrite(10, LOW);
       digitalWrite(11, LOW);
    }
}

[實作結果]
