Android筆記(17)：UI元件 ProgressBar 進度桿

Photo by lilzidesigns on Unsplash

在 Android 中，提供了 ProgressBar 進度條、SeekBar 拖動條和 RatingBar 評分條等元件。若要呈現某作業的完成進度百分比，可使用 ProgressBar 元件表示，若要使用者透過拖動滑塊來改變值或進度的元件稱為 SeekBar 元件，而使用星星圖案表示進度的元件稱為 RatingBar，一般作為給予評分用的會使用 RatingBar。本篇先來瞭解如何使用 ProgressBar。

[ProgressBar]

當一個 APP 在背景執行時，例如下載檔案或系統更新，使用者介面上是不會有任何資訊的，使用者不知道背景程式何時會結束，也不知道執行的進度及回應狀況，這時會使用 ProgressBar 來讓使用者知道執行的進度。當 ProgressBar 進度到了最右邊時，表示這項工作完成。在 Android 的 XML 佈局檔中使用 <ProgressBar>作為標記新增 ProgressBar，基本語法格式如下：

<ProgressBar
   android:屬性 = "值">
</ProgressBar>

ProgressBar 元件繼承自 View，因此 ProgressBar 可以使用 View 相關的屬性，除了 View 可用的屬性外，還有以下幾種：

XML屬性	描述
max	設定 ProgressBar 的最大值。
progress	設定 ProgressBar 已完成的進度值。
progressDrawable	設定 ProgressBar 軌道的繪製形式。
indeterminate	是否顯示不確定模式，預設為 true。
style	設定 ProgressBar 的外觀樣式。

style 的撰寫方式跟一般的屬性有點不同，寫法如下：

    <ProgressBar
        android:layout_width= "wrap_content"
        android:layout_height= "wrap_content"
        style= "@android:style/Widget.ProgressBar.Horizontal" />

在 Android 中，提供了兩種 ProgressBar的 style 屬性：水平及圓形的樣式，預設為圓形的 ProgressBar。者兩種的樣式又可分成大小等不同樣式，style 可設定的屬性如下：

XML屬性	描述
?android:attr/progressBarStyleHorizontal	細水平長條 ProgressBar
?android:attr/progressBarStyleLarge	大圓形 ProgressBar
?android:attr/progressBarStyleSmall	小圓形 ProgressBar
@android:style/Widget.ProgressBar.Horizontal	粗水平長條 ProgressBar
@android:style/Widget.ProgressBar.Large	大跳躍、旋轉畫面的 ProgressBar
@android:style/Widget.ProgressBar.Small	小跳躍、旋轉畫面的 ProgressBar
@android:style/Widget.ProgressBar.Inverse	大跳躍、反白旋轉畫面的 ProgressBar

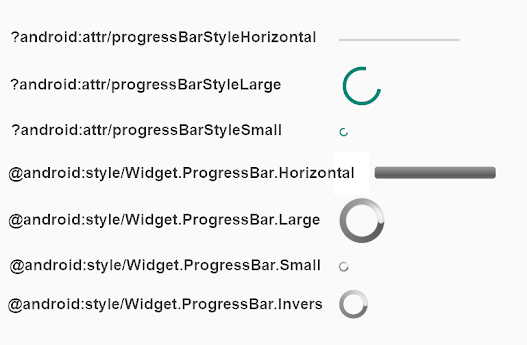

上表的各種 Style 樣式呈現的結果如下：

ProgressBar 元件還提供了下面兩個常用方法用於操作進度：

setProgress(int progress) 方法：用於設置進度完成的百分比。
incrementProgressBy(int diff) 方法：用於設置進度條的進度增加或減少。當參數值為正數時，表示進度增加；當參數值為負數時，表示進度減少。

以下程式範例使用執行緒的方式搭配數字百分比來呈現 ProgressBar 進度。

[程式範例]

(1)新建一個模組 Module，進入 res/layout 目錄下點選佈局檔 activity_main.xml。將預設的內容刪除，建立 1 個 TextView 文字框，1 個 ProgressBar，以及 1 個 Button 按鈕，以下是完整 XML 的內容。

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >

    <TextView
        android:id="@+id/pcnt"
        android:layout_width="wrap_content"
        android:layout_marginTop="50sp"
        android:layout_gravity="center_horizontal"
        android:layout_height="50sp"
        android:textColor="#FFDD5500"
        android:text=""
        android:textSize="30dp" />

    <ProgressBar
        android:id="@+id/pb"
        style="?android:attr/progressBarStyleHorizontal"
        android:layout_width="match_parent"
        android:layout_height="50sp"
        android:max="100" />

    <Button
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="20sp"
        android:onClick="download"
        android:text="Download" />

</LinearLayout>

(2)在 MainActivity.java 在 onCreate() 方法內，先建立與佈局檔的物件，用 findValueById 連結元件，在下載的按鈕建立一個 onClick() 程序，讓這個程序呼叫建立執行緒，執行緒內建立迴圈每 1.5 秒檢查是否已經超過 100，如果還沒超過，會呼叫 MyHandler 類別，顯示數字百分比在 TextView 上。程式碼如下：

package com.example.myprogressbar;

import androidx.appcompat.app.AppCompatActivity;

import android.os.Bundle;
import android.os.Handler;
import android.os.Message;
import android.view.TextureView;
import android.view.View;
import android.widget.ProgressBar;
import android.widget.TextView;

public class pb_MainActivity extends AppCompatActivity {

    private int pg = 0;
    private ProgressBar pb;
    private TextView pcnt;
    private MyHandler myHandler = new MyHandler();  // 建立一個新的 Handler 類別

    public class MyHandler extends Handler {
        @Override
        public void handleMessage(Message msg) {
            super.handleMessage(msg);

            switch (msg.what) {
                case 1:
                    pg++;
                    pb.setProgress(pg);    //  給 ProgressBar 當前的進度值
                    pcnt.setText(pg + "%");  // 顯示當時的進度值
                    break;
            }
        }
    }

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_pb_main);

        pb = (ProgressBar) findViewById(R.id.pb);
        pcnt = (TextView) findViewById(R.id.pcnt);
    }

    // 點擊 Download 按鈕
    public void download(View v) {
        if(pg == 0){   //當進度為 0 時
            new myThread().start();  //建立多線程 Thread 程序
        }
    }

    public class myThread extends Thread{
        @Override
        public void run() {
            super.run();
            while(true){
                try {
                    Thread.sleep(150);    // 暫停 0.15 秒
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }

                if(pg >= 100){  //若超過 100 時，離開程式
                    pg = 0;
                    break;
                }

                Message msg=new Message();
                msg.what=1;
                myHandler.sendMessage(msg);  // 代碼傳給 Handler
            }
        }
    }
}

執行的結果如下：

[參考資料]

Developer : ProgressBar
CSDN：Android中的常用控件之进度条（ProgressBar）
